W-008

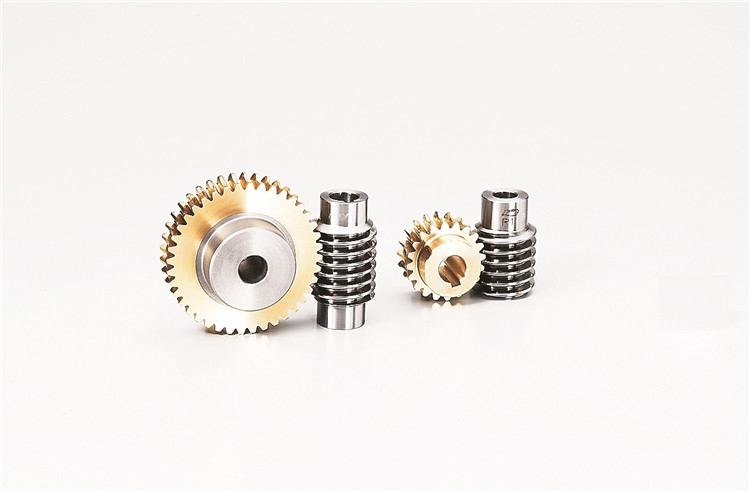

蝸桿和蝸輪的技術信息
1）鑄造材料蝸輪的追加工
追加工時加工面有可能會出現由材料冷卻時的氣泡形成的氣孔。原因是材料冷卻時形成的氣泡留在材料內部。在使用上基本沒有問題。
2）自鎖功能
指不能從蝸輪驅動蝸桿的現象。理論上導程角4°以下時會出現自鎖功能的現象。
根據材料·加工精度·潤滑油·震動等因素的變化，也有不起作用的時候。
※當需要確實停止住的時候，請務必設置其他的安全裝置。
3）傳達效率
我們公司的蝸輪蝸桿的理論上的傳達效率為1頭蝸輪蝸桿：45%~55%
2頭蝸輪蝸桿：55%~65%。但是此數據受潤滑油和旋轉速度等因素的影響。請作為參考值使用。
4）側隙
我們公司的齒輪在用產品目錄所記載的安裝距離裝配時，根據設計自然會實現產品目錄所標記的側隙。
當嚙合中心距離發生變化時的法線方向側隙的變化量用以下的計算公式計算。
以下為我們公司規格品（壓力角20°）時的計算公式。
Jn=△a×1.46
Jn:法線方向側隙的變化量
△a:嚙合中心距離的變化量
5）潤滑
選擇潤滑方法時圓周速度會成為一種參考值。
1）鑄造材料蝸輪的追加工
追加工時加工面有可能會出現由材料冷卻時的氣泡形成的氣孔。原因是材料冷卻時形成的氣泡留在材料內部。在使用上基本沒有問題。
2）自鎖功能
指不能從蝸輪驅動蝸桿的現象。理論上導程角4°以下時會出現自鎖功能的現象。
根據材料·加工精度·潤滑油·震動等因素的變化，也有不起作用的時候。
※當需要確實停止住的時候，請務必設置其他的安全裝置。
3）傳達效率
我們公司的蝸輪蝸桿的理論上的傳達效率為1頭蝸輪蝸桿：45%~55%
2頭蝸輪蝸桿：55%~65%。但是此數據受潤滑油和旋轉速度等因素的影響。請作為參考值使用。
4）側隙
我們公司的齒輪在用產品目錄所記載的安裝距離裝配時，根據設計自然會實現產品目錄所標記的側隙。
當嚙合中心距離發生變化時的法線方向側隙的變化量用以下的計算公式計算。
以下為我們公司規格品（壓力角20°）時的計算公式。
Jn=△a×1.46
Jn:法線方向側隙的變化量
△a:嚙合中心距離的變化量
5）潤滑
選擇潤滑方法時圓周速度會成為一種參考值。
